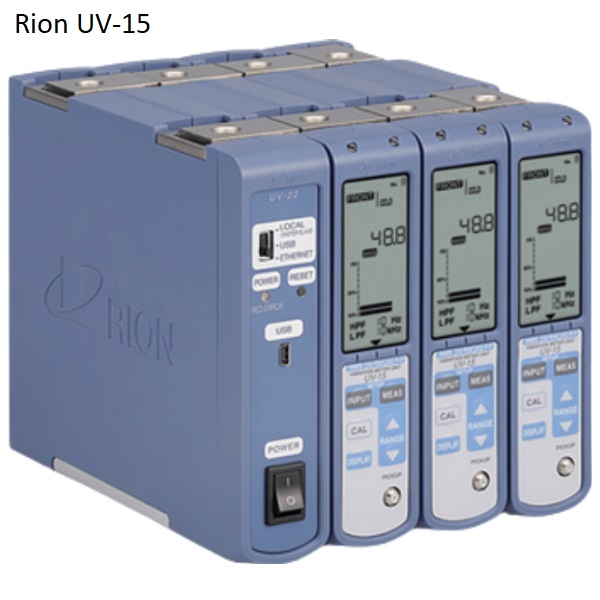

Thiết bị đo độ rung Rion UV-15

Hãng sản xuất: RION
Model: UV-15
Xuất xứ:Nhật Bản
Bảo hành: 12 tháng
Thông số kỹ thuật thiết bị đo độ rung Rion UV-15
Ngõ vào
Dạng microdot: dùng cho cảm biến gia tốc điện áp( max: 100 000 pC)
CCLD: Cảm biến gia tốc tích hợp bộ tiền khuyếch đại (24V, 4mA)
Dạng 7 pin: Dùng cho cảm biến gia tốc điện áp được kết nối thông qua bộ tiền khuyech đại VP-26A(dùng khi khoảng giữa máy chính và đối tượng cần đo ở xa – tín hiệu bị suy hao).
Dải tần số đo:
Đo gia tốc:
1 Hz – 15 kHz( dung sai áp AC ra: ± 5%)
0.5 Hz – 30 kHz( dung sai áp AC ra: ± 10%)
Đo vận tốc: 3 Hz – 3 kHz( dung sai đo lường: ± 5%)
Đo độ dời: 3Hz – 500 Hz( dung sai áp AC ra: ± 10%)
Hiển thị: Màn hình LCD loại thanh
Khối lượng/ Kích thước: 150(H)x36(W)x179(D) mm, khối lượng: xấp xỉ 500g.
Phụ kiện kèm theo: Máy chính và tấm liên kết
Cấu hình đơn vị linh hoạt cho phép đo âm thanh và rung động đồng thời.
UV-15 có thể được liên kết trong một hệ thống đo lường với tối đa 16 kênh.
Màn hình hiển thị các thông số, giá trị đo và chỉ báo biểu đồ cột.
Có thể gắn giá đỡ cho các lắp đặt trên sàn cửa hàng hoặc phòng thí nghiệm. (Giá đỡ JIS CF-27 có sẵn dưới dạng tùy chọn)
Độ nhạy 0,100~0,999
ACC (gia tốc): 10, 30, 100, 300, 1 000, 3 000, 10 000
VEL (vận tốc): 10, 30, 100, 300, 1 000, 3 000, 10 000
DISP (dịch chuyển): 1, 3, 10, 30, 100, 300, 1 000
Độ nhạy 1.00~9.99
ACC (gia tốc): 1, 3, 10, 30, 100, 300, 1 000
VEL (vận tốc): 1, 3, 10, 30, 100, 300, 1 000
DISP (dịch chuyển): 0.1, 0.3, 1, 3, 10, 30, 100
Độ nhạy 10.0~99.9
ACC (gia tốc): 0.1, 0.3, 1, 3, 10, 30, 100
VEL (vận tốc): 0.1, 0.3, 1, 3, 10, 30, 100
DISP (dịch chuyển): 0.01, 0.03, 0.1, 0.3, 1, 3, 10
Cài đặt độ nhạy
Phạm vi cài đặt: 0.100 đến 0.999 với khoảng tăng 0.001, 1.00 đến 9.99 với khoảng tăng 0.01, 10.0 đến 99.9 với khoảng tăng 0.1
Đơn vị
pC/(m/s²): Gia tốc kế áp điện
mV/(m/s²): Gia tốc kế với bộ tiền khuếch đại tích hợp, gia tốc kế tích hợp bộ tiền khuếch đại tuân thủ TEDS, gia tốc kế áp điện được kết nối qua bộ tiền khuếch đại (VP-26A)
Dải tần số
ACC (gia tốc): 1 Hz đến 15 kHz (dung sai đầu ra AC ± 5%), 0.5 Hz đến 30 kHz (dung sai đầu ra AC ± 10%)
VEL (vận tốc): 3 Hz đến 3 kHz (dung sai giá trị đo ± 5%)
DISP (dịch chuyển): 3 Hz đến 500 Hz (dung sai đầu ra AC ± 10%)
Màn hình: LCD loại phân đoạn có đèn nền (bật liên tục)
Nội dung hiển thị: Cài đặt đơn vị, giá trị tức thời (chu kỳ 1 giây), biểu đồ cột (chu kỳ 100 mili giây)
Chỉ báo cảnh báo: 2 đèn LED
Đèn Led phải: Đèn sáng màu đỏ để báo hiệu quá tải.
Đèn Led trái:Sáng lên để cho biết chế độ Master hoạt động.
Bộ lọc
HPF (suy giảm -18 dB / oct, giảm -10% dB): 3 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz, 30 Hz, 50 Hz, 100 Hz, 150 Hz, 200 Hz, tắt (bộ lọc người dùng được hỗ trợ với UV-22)
LPF (suy giảm -18 dB / oct, giảm -10% dB): 300 Hz, 500 Hz, 1 kHz, 1.5 kHz, 2 kHz, 5 kHz, 10 kHz, 15 kHz, 20 kHz, tắt (bộ lọc người dùng được hỗ trợ với UV-22)
Đầu ra tín hiệu hiệu chuẩn (để hiệu chuẩn thiết bị tiếp theo):
Đầu ra AC: Sóng sin 80 Hz ± 2%
Tín hiệu đầu ra: 1 V (RMS) ± 2% (chỉ báo RMS), 1 V (đỉnh), ±2% (chỉ báo EQ PEAK), 1 V (đỉnh-đỉnh) ± 2% (chỉ báo EQ P-P)
Đầu ra DC: 1 V
Đầu ra: Đầu nối BNC × 2
Đầu ra AC: Trở kháng đầu ra 50 Ω
Độ chính xác điện áp đầu ra (80 Hz toàn thang đo): ACC (gia tốc) 1 V ± 2%, VEL (vận tốc) 1 V ± 3%, DISP (dịch chuyển) 1 V ± 5%
Điện áp đầu ra tối đa: ± 10 V (đỉnh) trở lên
Đầu ra DC: Trở kháng đầu ra 50 Ω
Độ chính xác điện áp đầu ra: ACC (gia tốc) 1 V ± 2%, VEL (vận tốc) 1 V ± 3%, DISP (dịch chuyển) 1 V ± 5%
Điện áp đầu ra tối đa: 10 V trở lên
