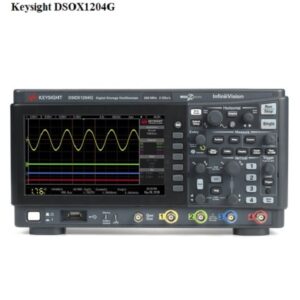

Máy hiện sóng số KEYSIGHT DSOX1204G 4 kênh

70/100/200 MHz (100 và 200 MHz yêu cầu tùy chọn bổ sung)
Tốc độ lấy mẫu 2 GSa/s
2 triệu điểm
Trình tạo chức năng 20 MHz tích hợp (tiêu chuẩn)
Thực hiện các phép đo chuyên nghiệp, bao gồm biểu đồ Bode (FRA), kiểm tra mặt nạ, toán học, FFT và phân tích giao thức nối tiếp, tất cả đều theo tiêu chuẩn
Nhanh chóng tìm hiểu cách sử dụng với các tín hiệu đào tạo và trợ giúp tích hợp sẵn
Xem thêm chi tiết tín hiệu với tốc độ cập nhật 200.000 dạng sóng/giây

Thông số kĩ thuật máy hiện sóng Keysight DSOX1204G

Hãng sản xuất: KEYSIGHT
Model: DSOX1204G
Bảo hành: 12 Tháng
Băng thông: 70 MHz (base bandwidth)
Sô kênh: 4

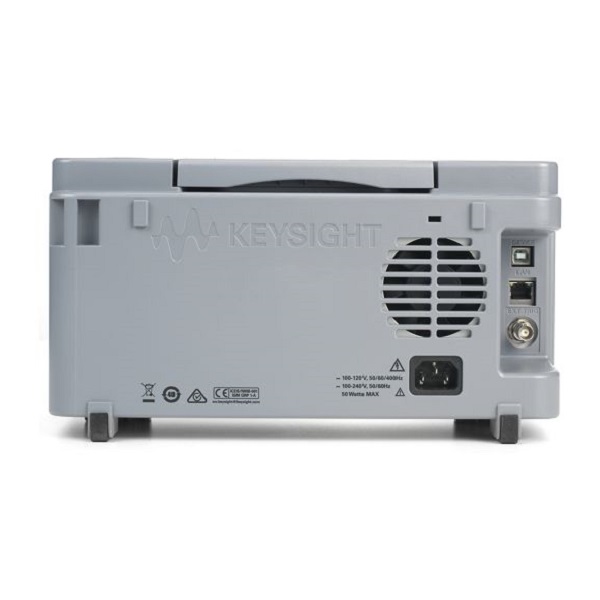

Trigger ngoài: Đầu vào phía sau (không hiển thị)
Tốc độ lấy mẫu mỗi kênh tối đa:
2 GSa/s (1 hoặc 2 kênh hoạt động)
1 GSa/s (trigger ngoài bật)
Độ sâu bộ nhớ mỗi kênh tối đa:
2 M points (1 hoặc 2 kênh hoạt động)
1 M points (trigger ngoài bật)
WaveGen: Phát xung 20-MHz
Biểu đồ tiệm cận: tiêu chuẩn
Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
Tốc độ cập nhật dạng sóng: 200,000 wfms/s
Phân tích giao thức nối tiếp: Tiêu chuẩn: I²C, SPI, UART/RS-232, CAN, LIN
Hàm toán học: Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF
Đo tự động: 14 biên độ, 14 thời gian và 4 phép đếm xung
Hiển thị: 7-inch TFT LCD WVGA
Kết nối: USB 2.0, LAN
Kích thước (W x H x D): 314 mm x 165 mm x 130 mm
Trọng lượng tịnh: 3.23 kg
