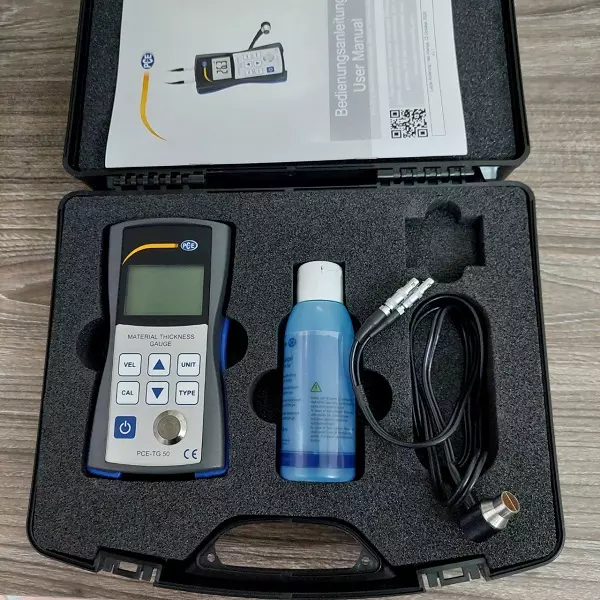

Máy đo độ dày vật liệu bằng siêu âm 200mm PCE-TG 50

PCE-TG 50 là máy đo hoặc máy đo độ dày vật liệu siêu âm nhỏ gọn được sử dụng để đo độ dày của kim loại, thủy tinh, nhựa và các vật liệu đồng nhất khác. Máy đo độ dày vật liệu cầm tay cầm tay này hoạt động với đầu dò cảm biến tiếp xúc siêu âm bên ngoài và yêu cầu sử dụng gel hoặc hồ dán khớp nối. Đầu dò hướng sóng siêu âm qua gel ghép nối vào vật liệu cần kiểm tra. Vì các vật liệu khác nhau dẫn siêu âm ở các tốc độ hoặc vận tốc khác nhau, máy đo độ dày vật liệu PCE-TG 50 cho phép điều chỉnh vận tốc siêu âm để đáp ứng nhiều ứng dụng thử nghiệm vật liệu khác nhau.

Với máy đo độ dày vật liệu siêu âm PCE-TG 50, bạn có thể xác định độ dày của kim loại, thủy tinh, nhựa và các vật liệu đồng nhất khác chỉ trong vài giây. Hoạt động của máy đo độ dày vật liệu siêu âm được thực hiện dễ dàng thông qua giao diện bảy nút. Sử dụng khối hiệu chuẩn tích hợp, thiết bị đo có thể được hiệu chuẩn tại chỗ hoặc tại hiện trường với nỗ lực tối thiểu. Các giá trị đo được có thể được chuyển sang PC bằng phần mềm tùy chọn và cáp kết nối (được bán riêng – xem phụ kiện để biết thêm chi tiết). Phần mềm cũng cung cấp khả năng xuất dữ liệu sang Microsoft Excel.

Thông số kĩ thuật: Máy đo PCE-TG 50

Phạm vi đo lường 1,2… 200 mm / 0,05… 7,87 inch (thép)
Độ chính xác ± 0,5% v. Mw. ± 0,1 mm / ± 0,00393701 inch
Đầu dò tần số 5 MHz, đường kính 8 mm / 0,32 inch; Bề mặt hỗ trợ đầu dò: đường kính 10,2 mm / 0,4 inch; Đầu: đường kính 15,4 mm / 0,61 inch
Độ phân giải 0,1 mm / 0,001 inch
Tốc độ siêu âm 800… 9950 m / s / 2624,67… 32644,36 ft / s (có thể điều chỉnh)
Màn hình LCD 4 chữ số
Điều kiện hoạt động -10… + 50 ° C / +14… + 122 ° F; Độ ẩm tương đối: <80% RH
Khối hiệu chuẩn thép 5,0 mm / 0,2 inch (tích hợp)
Đơn vị đo mm hoặc inch (có thể điều chỉnh)
Nhiệt độ vật liệu 0… + 50 ° C / +32… + 122 ° F (vĩnh viễn); +50… +85 ° C / +122… 185 ° F (trong 5 phút, sau đó 30 phút làm mát dưới + 50 ° C / + 122 ° F)
Giao diện dữ liệu Cổng RS-232
Nguồn điện 3 x 1,5 V pin AAA (thời lượng pin khoảng 250 giờ)
Kích thước 142 x 77 x 40 mm / 5,6 x 3,1 x 1,6 inch (điện thoại)
Trọng lượng xấp xỉ. 265 g / 0,6 lb (thiết bị cầm tay có pin và đầu dò)

Hướng dẫn sử dụng pce-tg 50.pdf
