Các loại thước cặp hãng Mitutoyo

Kể từ năm 1934, Mitutoyo đã cam kết sản xuất các dụng cụ đo chất lượng cao, giá cả phải chăng cho các ứng dụng sản xuất. Ngày nay, Mitutoyo là thương hiệu chuẩn mực cho thước cặp và các dụng cụ đo khác.
Dung sai sản xuất đang giảm dần và yêu cầu chặt chẽ hơn nhiều so với trước đây. Do đó, khả năng đo chính xác ngày càng trở nên quan trọng cũng như là một khía cạnh thiết yếu trong nỗ lực duy trì và cải thiện chất lượng sản phẩm.

Giảm liên tục sự thay đổi – một khái niệm chính trong cải tiến chất lượng – đạt được bằng cách giảm thiểu độ lệch và sai số trong dữ liệu.

Bằng cách học cách đo chính xác, mọi định kiến ​​cá nhân có thể ảnh hưởng đến dữ liệu đo lường sẽ được giảm thiểu. Không bao giờ được quên rằng dữ liệu không đáng tin cậy sẽ tạo ra chất lượng kém. Làm thế nào để cải thiện độ tin cậy của dữ liệu đo lường là một trong những vấn đề trọng tâm mà Thước cặp Mitutoyo giải quyết.
Sau đây chúng tôi xin mời các bạn nghiên cứu sâu hơn về ba mẫu thước cặp phổ biến là thước cặp là thước cặp cơ khí, thước cặp điện tử và thước cặp đồng hồ

Thước cặp cơ khí (mechanical caliper) Mitutoyo là gì?

Cấu tạo của thước cặp cơ khí Mitutoyo
Thước chính: Mang mỏ đo cố định và trên thân có chia độ theo milimet
Thước phụ: Mang mỏ đo di động và trên thân có vạch vạch theo nguyên tắc du xích
Hàm kẹp: Thước cặp có hai hàm là hàm trên và hàm dưới được dùng để đo các kích thước bên trong và bên ngoài. Một trong những hàm này di chuyển trong khi hàm còn lại được giữ cố định. Hàm cố định được nối với thang đo chính trong khi hàm di chuyển được nối với thang đo vernier (du xích).
Vít giữ: khoá chuyển động của con trượt.
Thanh đo: để độ sâu vật thể.

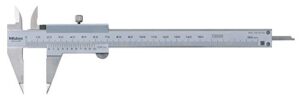

thước cặp cơ khí hãng mitutoyo

Nguyên lý hoạt động của thước cặp cơ khí Mitutoyo
Khi đo chúng ta chỉ cần di chuyển thước phụ để cho thước phụ và thước chính đath được khoảng cách vật thể cần đo, khi hai đầu mỏ kẹp đã áp sát vào bề mặt cần đo chúng ta sẽ tiến hành đọc kết quả đo.
Cách đọc kết quả đo như sau
Số 0 của du xích trùng với vị trí nào trên thước chính ta sẽ được phần nguyên sau đó ta sẽ vẫn giữ nguyên thước vạch của du xích trùng với vạch của thước chính ta sẽ được phần lẻ của kích thước.
Thước cặp cơ khí có thể đo được cả đường kính trong và độ sâu

Cấu tạo và nguyên lý hoạt động của thước cặp điện tử Mitutoyo

Đây là thước dễ sử dụng nhất trong 3 loại thước cặp và cho kết quả đo chính xác nhât
Màn hình LCD hiển thị ký tự cỡ lớn, rõ nét, độ tương phản cao giảm mỏi mắt.
Thiết kế nút bấm tối giản, tiện dụng.
Chức năng màn hình LCD tự động tắt sau 20 phút không hoạt động, nhưng thang đo gốc ABS không bị ảnh hưởng. Hiển thị trên màn hình sẽ được khôi phục lại khi thanh trượt bắt đầu dịch chuyển.
Thước cặp điện tử kết hợp hệ thống đo lường ABSOLUTE của Mitutoyo nên không cần đặt lại điểm gốc.

Thước cặp điện tử Mitutoyo

Cho phép đo bước
Thay lắp pin không cần sử dụng tua vít, thời gian sử dụng pin có thể lên tới 5 năm đối với một số mẫu.
Có thể kết hợp với các phần mềm xử lý và lưu trữ dữ liệu đo lường tương thích.
Việc hiển thị ngay kết quả chi tiết đến 0.001mm trên màn hình hiển thị giúp tiết kiệm nhiều công sức cho đội ngũ thợ đứng máy/ kỹ sư QA, QC, chưa kể đến khả năng tùy chỉnh đơn vị từ mm sang inch chỉ với 1 nút bấm. Các chức năng được cải tiến khác như lấy gốc 0, đo tham chiếu dễ dàng và lưu trữ, thống kê, truy xuất dữ liệu vào hệ thống quản lý dữ liệu của nhà máy.

Thước cặp đồng hồ Mitutoyo

Đây là dòng thước sở hữu nhiều ưu điểm trong việc đọc kết quả. Mọi thao tác trở nên dễ dàng trong việc lấy gốc 0 cũng như xem kết quả đo thông qua đồng hồ chỉ thị. Bạn có thể đọc trực tiếp kết quả trên mặt đồng hồ với 2 kim số. Điều này cực kỳ tiện lợi cho đa số người sử dụng hoặc cần kết quả đo nhanh.
Chúng ta tiến hành đo như thước cặp cơ khí kết quả đo sẽ biểu thị trên thân thước và đồng hồ đo.

Mitutoyo 505-745 thước cặp đồng hồ
