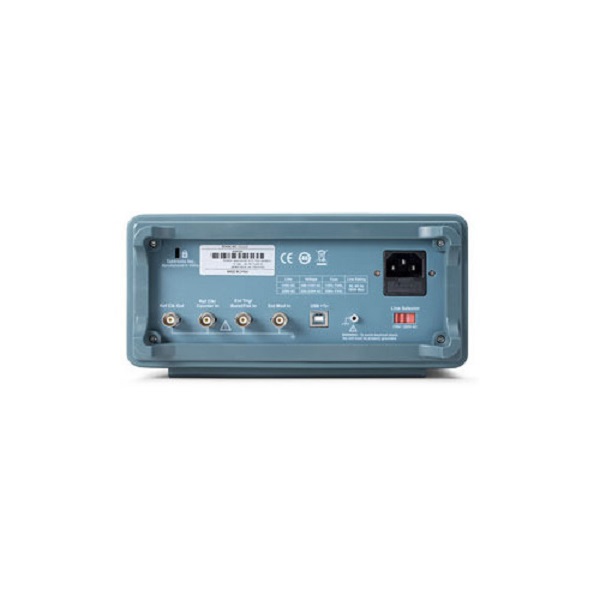

Máy phát hàm tùy ý TEKTRONIX AFG1022 (25Mhz, 2CH)

Các tính năng linh hoạt, chức năng và hiệu suất tốt nhất trong lớp
Bộ tạo chức năng tùy ý Tektronix AFG1022 cung cấp công cụ tạo dạng sóng với tỷ lệ hiệu suất giá tốt nhất. Nó bao gồm kênh đôi, băng thông 25 MHz và biên độ đầu ra lên đến 10 Vp-p. Bốn chế độ chạy, 50 dạng sóng được sử dụng thường xuyên và bộ đếm tần số 200 MHz tích hợp sẵn đáp ứng hầu hết các nhu cầu tạo dạng sóng trong các công việc thử nghiệm và kiểm tra của bạn. Màn hình TFT LCD 3,95 inch, các nút cắt ngắn, giao diện USB và phần mềm PC cung cấp những cách thức trực quan nhất để cấu hình thiết bị.

Bốn chế độ chạy khác nhau và bốn chế độ điều chế bao gồm hầu hết các trường hợp sử dụng với một giải pháp hiệu quả về chi phí.

50 dạng sóng tiêu chuẩn và tùy ý được sử dụng thường xuyên nhất được tích hợp sẵn để dễ dàng truy cập. Bộ nhớ dạng sóng tùy ý lên đến 8.192 điểm cho phép người dùng tái tạo các tín hiệu thế giới thực được chụp bằng máy hiện sóng Tektronix hoặc được xác định bằng ArbExpress. Bộ đếm tần số có độ phân giải 200 MHz và 6 chữ số tích hợp là một cách dễ dàng và chính xác để đo tần số / chu kỳ / độ rộng xung / chu kỳ nhiệm vụ.

Dễ sử dụng
Màn hình màu TFT 3,95 inch độ phân giải cao hiển thị các cài đặt và thông số liên quan ở cả định dạng văn bản và đồ họa, giúp bạn hoàn toàn tự tin vào cài đặt của mình – cho phép bạn tập trung vào công việc trong tầm tay. Các nút tắt trên bảng điều khiển phía trước và núm xoay giúp bạn có thể truy cập vào các chức năng và cài đặt được sử dụng thường xuyên nhất với công sức và thời gian tối thiểu. Bộ nhớ không bay hơi 64 MByte tích hợp cùng với giao diện bộ nhớ thanh USB, cung cấp không gian không giới hạn để lưu trữ dạng sóng do người dùng xác định. Và, giao diện người dùng trực quan của nó tạo ra một đường cong học tập ngắn

Thông số kĩ thuật: Máy phát hàm tùy ý Tektronix AFG1022

Tần số:  25Mhz
Số kênh: 2
Tốc độ lấy mẫu : 125 MS/s
Độ phân giải : 14 bit
Biên độ : 1 mVp-p to 10 Vp-p, 50 Ω load
Sóng phát : Since, vuông, răng cưa, xung, nhiễu và tùy ý
Sóng Sin:
Tần số: 1uHz ~ 25Mhz
Biên độ phẳng (1Vpp): ±0.2 dB (< 10Mhz) và ±0.3 dB (>10 MHz )
Tổng nhiễu hài: < 0.2%
Nhiễu pha: 1 MHz: < -110 dBc/Hz at 10 kHz offset, 1 Vp-p
Sóng vuông:
Tần số: 1uHz ~ 12.5 Mhz
Rise/fall: <12ns
Sóng răng cưa:
Tần số: 1uHz ~ 1Mhz
Độ tuyến tính: < 0.1%
Tính đối xứng: 0 – 100%
Sóng xung:
Tần số: 1uHz ~ 12.5 Mhz
Độ rộng: <1 mhz
Nhiễu:
Băng thông: 25 Mhz
Sóng tùy ý:
Tần số: 1uhz ~ 10 Mhz
Độ phân giải: 14 bits
Rise/fall: < 10ns
Điều chế: AM/FM/PM/FSK (kênh 1)
Chế độ đếm tần số
Bộ nhớ: 64 MB bộ nhớ trong và bộ nhớ ngoài dùng USB
Giao tiếp: USB
Nguồn cung cấp: 220-240 VAC, 100-120 VAC, 50/60 Hz
Kích thước: 235 × 110 × 295 mm, 4.7 kg
Phụ kiện: Máy chính, Cáp BNC x 2, USB cáp, đầu nguồn, HDSD, chứng nhận chuẩn.
