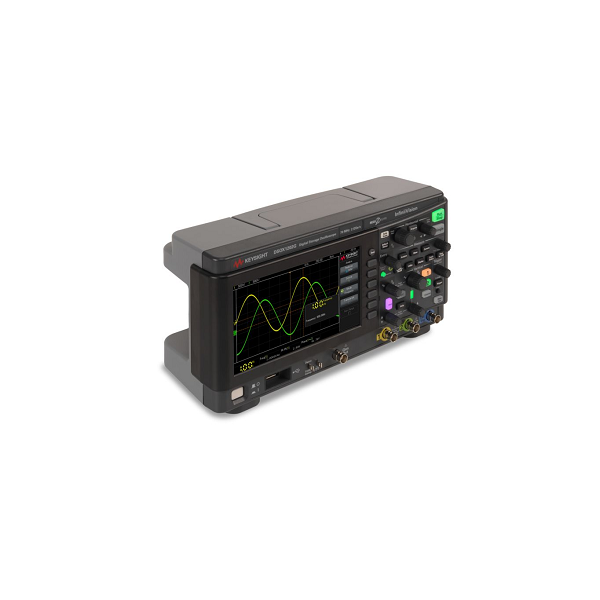

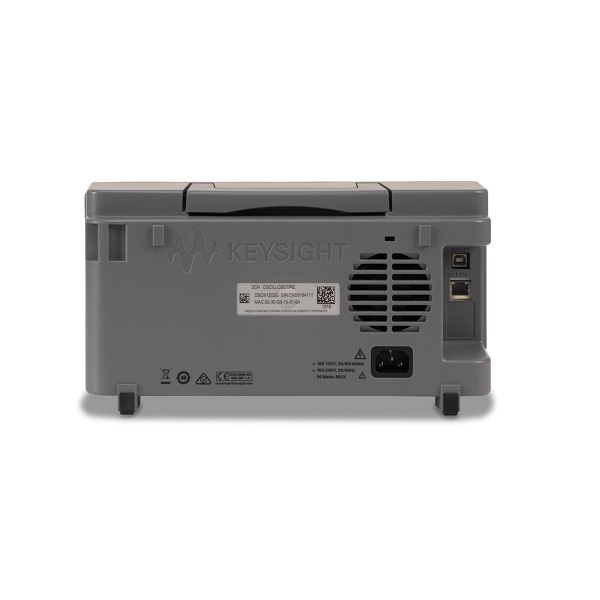

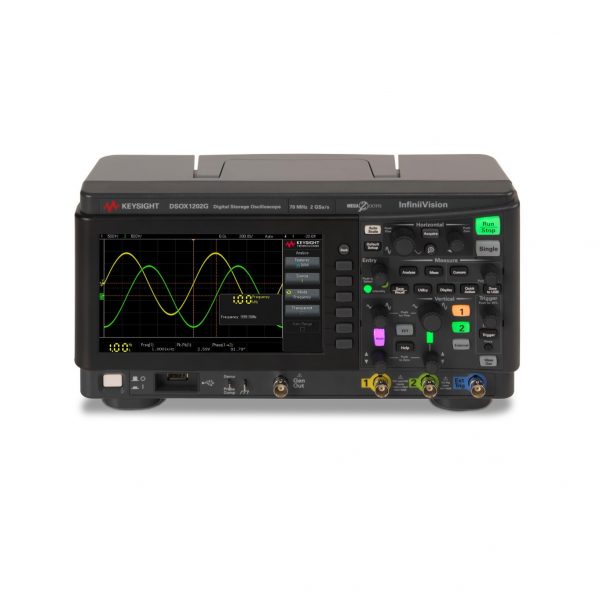

Máy hiện sóng số KEYSIGHT DSOX1202G ( 70Mhz, 2 CH, 2 GSa/s, WaveGen 20-MHz )

70/100/200 MHz (100 và 200 MHz yêu cầu tùy chọn bổ sung)
Tốc độ mẫu 2 GSa / s
2 triệu điểm
Bộ tạo chức năng 20 MHz tích hợp (tiêu chuẩn)
Thực hiện các phép đo chuyên nghiệp, bao gồm đồ thị Bode (FRA), kiểm tra mặt nạ, toán học, FFT và phân tích giao thức nối tiếp, tất cả đều tiêu chuẩn
Nhanh chóng sử dụng với các tín hiệu trợ giúp và đào tạo tích hợp
Xem thêm chi tiết tín hiệu ở tốc độ cập nhật 200.000 dạng sóng / giây

Thông số kĩ thuật: Máy hiện sóng số KEYSIGHT DSOX1202G

Băng thông: 70 MHz (base bandwidth)
Sô kênh: 2
Trigger ngoài: Đầu vào trước (Hiển thị như kênh thứ 3)
Tốc độ lấy mẫu mỗi kênh tối đa:
2 GSa/s (1 hoặc 2 kênh hoạt động)
1 GSa/s (trigger ngoài bật)
Độ sâu bộ nhớ mỗi kênh tối đa:
2 M points (1 hoặc 2 kênh hoạt động)
1 M points (trigger ngoài bật)
WaveGen: Phát xung 20-MHz
Biểu đồ tiệm cận: Tiêu chuẩn
Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
Tốc độ cập nhật dạng sóng: 200,000 wfms/s
Phân tích giao thức nối tiếp: Tiêu chuẩn: I²C, SPI, UART/RS-232, CAN, LIN
Hàm toán học: Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF
Đo tự động: 14 biên độ, 14 thời gian và 4 phép đếm xung
Hiển thị: 7-inch TFT LCD WVGA
Kết nối: USB 2.0, LAN
Kích thước (W x H x D): 314 mm (12.4 in) x 165 mm (6.5 in) x 130 mm (5.1 in)
Trọng lượng tịnh: 3.23 kg (7.1 lbs)
Trọng lượng vận chuyển: 4.2 kg (9.2 lbs)
