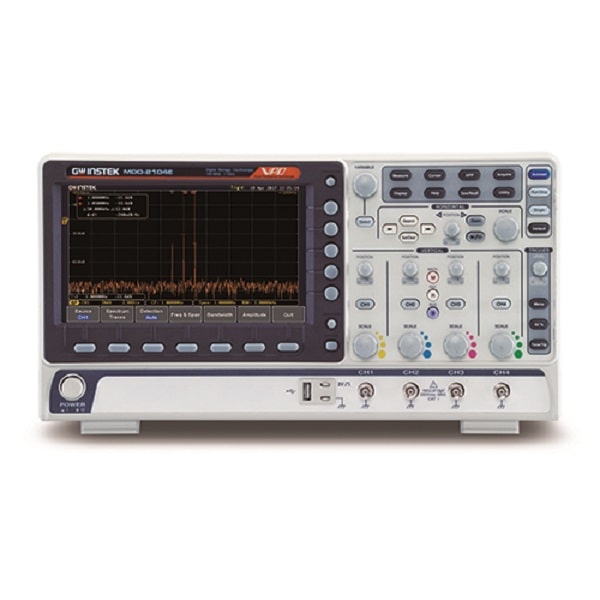

Máy hiện sóng Gw Instek MDO-2204EG (200Mhz, 4 kênh, phân tích phổ, Phát xung, 1GSa/s)

GW Instek MDO-2204EG là máy hiện sóng miền hỗn hợp đa chức năng với bộ phân tích phổ tích hợp và bộ tạo dạng sóng tùy ý kênh đôi 25 MHz.
MDO2204EG được trang bị màn hình 8 inch và có băng thông 200 MHz. Máy hiện sóng cung cấp bốn kênh tương tự với tốc độ lấy mẫu thời gian thực tối đa 1GSa / s. Tốc độ cập nhật dạng sóng 120.000 wfm / s và dải dọc tối thiểu 1mV / div cho phép MDO-2204EG đo các tín hiệu yếu phức tạp và hiển thị rõ ràng kết quả đo. Về độ sâu bộ nhớ, máy hiện sóng cung cấp bộ nhớ dài 10M để người dùng hoàn toàn truy xuất và phân tích các dạng sóng.

Người dùng, dựa trên yêu cầu của ứng dụng, có thể chọn độ sâu bộ nhớ 1k, 10k, 100k, 1M hoặc 10M.

Bộ nhớ được phân đoạn có thể được chia tối đa thành 29.000 phần để người dùng bỏ qua bất kỳ dạng sóng không quan trọng nào để nhanh chóng tìm kiếm tất cả các dạng sóng được yêu cầu. Với chức năng này, các dạng sóng có ý nghĩa hơn có thể được lưu và các dạng sóng mục tiêu có thể được hiển thị nhanh chóng. Với chức năng tìm kiếm dạng sóng, người dùng có thể nhanh chóng tìm kiếm dạng sóng mong muốn theo các điều kiện kích hoạt yêu cầu. MDO2204EG cũng cung cấp màn hình FFT 1M cho phép người dùng thu được kết quả đo của miền tần số một cách chính xác và hiệu quả. Dòng MDO-2000E, tăng cường nhờ tốc độ cập nhật dạng sóng cao 120.000wfm / giây, Window Zoom và Peak Search, trở thành sự lựa chọn tối ưu của máy hiện sóng miền hỗn hợp đa chức năng và kinh tế.

Thông số kĩ thuật: Máy hiện sóng Gw Instek MDO-2204EG

Dải tần: 200Mhz
Số kênh: 4
Tốc độ lấy mẫu: 1 Gsa/s
Record Length: 10M/ch
Rise: 1.75ns
Độ phân giải: 8 bits, 1mV ~ 10V/div
Đầu vào: AC, DC, GND
Trở kháng vào: 1MΩ // 16pF
Độ chính xác: 3%
Điện áp max: 300Vrms, CAT I
Chế độ Trigger, X-Y
Chế độ đo: 38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, Mean,
Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot,
RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width,
-Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker ,
Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Màn hình: 8″ TFT LCD WVGA color
Độ phân giải: 800 x 480
Giao tiếp: USB, LAN, Go-NoGo BNC, Lock
Tính năng phân tích phổ:
Dải tần: DC~500MHz
Span: 1kHz~500Mhz
Độ phân giải: 1Hz~500kHz
Reference level
-50 dBm to +40dBm in steps of 5dBm
Tính năng phát xung:
Số kênh: 2
Dải tần: 25Mhz
Tốc độ lấy mẫu: 200Msa/s
Dạng sóng: Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian,
Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
Dải đầu ra: 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
Độ phân giải: 1mV
Độ chính xác: 2%
Kích thước: 384(W) X 208(H) X 127.3(D)mm
Khối lượng: 3 Kg
Phụ kiện: HDSD, Que đo, CD, Dây nguồn.
