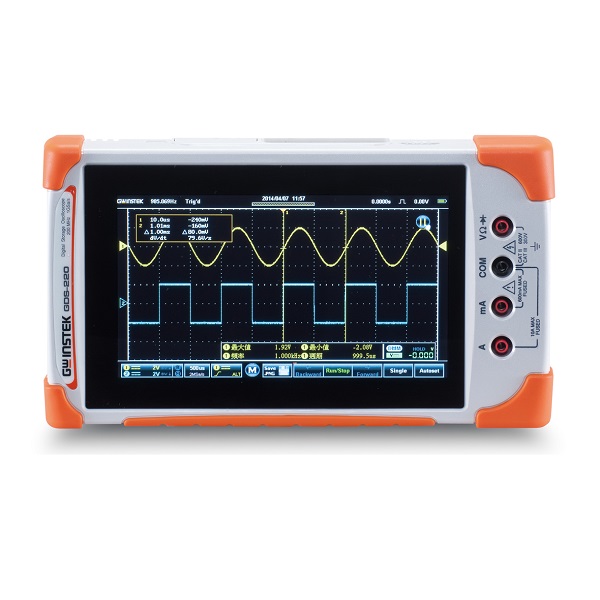

Máy hiện sóng cầm tay GW INSTEK GDS-220

2 kênh đầu vào
Tốc độ lấy mẫu tối đa 1GSa / s
Độ sâu bộ nhớ tối đa 5M cho mỗi kênh
Bảng điều khiển cảm ứng đầy đủ 7 ”800 x 480 Điều khiển đa điểm LCD điện dung, màn hình ngang và dọc
Tích hợp 50.000 / 5.000 Đếm DMM
Đo RMS thực trong chức năng DMM
30.000 Bản ghi dạng sóng liên tục Chức năng ghi nhật ký, phát lại kết quả đo bất kỳ lúc nào
Chức năng đo nhiệt độ và ghi nhật ký
Máy tính kỹ thuật tích hợp, mã hóa điện trở SMD, thông tin mã hóa màu và phần mềm ứng dụng tính toán bộ suy giảm
Đầu dò vi sai tùy chọn để đạt được hiệu ứng cách ly

Thông số kĩ thuật: Máy hiện sóng Gw instek GDS-220

Máy hiện sóng
Băng thông: 200MHz (-3dB)
Số kênh: 2
Tốc độ lấy mẫu: 1GSa/s
Bộ nhớ: 1M điểm/kênh
Độ nhạy: 2mV/div~10V/div
Độ chính xác: ±3%
Trở kháng vào: 1MΩ±2%
Rise time: <1.75ns
Thời gian quét: 5nS~100x/Div
Trigger: CH1,CH2
Kiểu Trigger: Edge, Pulse, Width, Video, Altermate
Chế độ x-y
Đầu vào: AC,DC,GND
Trở kháng vào: 1MΩ±2%
Đầu vào max: CAT II 300VRMS
Đồng hồ vạn năng
DCV:50mV, 500mV, 5V,50V,500V,1000V/±0.05%
DCA: 50mA,500mA,10A/±0.1%
ACV: 50mV,500mV,5V,50V,700V/±1.5%
ACA:50mA,500mA,10A/±1.5%
Ω:500Ω,5kΩ,50kΩ,500kΩ,5MΩ/±0.3%
Diode (2.8v), Buzz(<15Ω)
Thông số chung
Giao tiếp: USB
Hiển thị: LCD 7″
Pin: 6100mA/hr,7.4V
Nguồn AC: AC 100V~240V, 48~63Hz
Kích thước và cân nặng: 1.5Kg,  HxWxD(mm)  240mm x 136mm x60 mm
Phụ kiện: Que đo máy hiện sóng, que đo đồng hồ vạn năng, AC adapter, Pin, hộp đựng,HDSD
