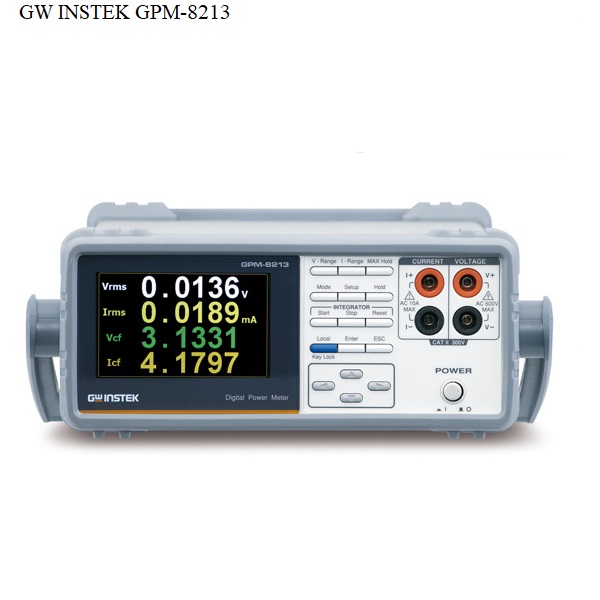

Máy đo công suất kỹ thuật số GW INSTEK GPM-8213

Đồng hồ đo điện GW Instek GPM-8213 được thiết kế đặc biệt cho các phép đo công suất của nguồn điện xoay chiều một pha (1P / 2W). Các tính năng mạnh mẽ, bao gồm màn hình LCD TFT 4 ”, màn hình đo năm chữ số, 19 thông số đo công suất, chức năng đo tích hợp, khả năng đo điện áp / dòng điện / công suất có độ chính xác cao, thiết bị đầu cuối đầu vào bảng điều khiển phía trước / phía sau và các cổng giao tiếp khác nhau, nhằm tạo điều kiện thuận lợi người dùng với các phép đo công suất rõ ràng, thuận tiện

Đặc điểm:

4 ”TFT LCD
Hai chế độ hiển thị dữ liệu
Tiêu chuẩn: hai mục đo lường chính + sáu mục đo lường phụ
Đơn giản: hiển thị dữ liệu thử nghiệm của bốn mục đo lường khác nhau
Được liệt kê là thiết bị được chấp nhận để kiểm tra SPEC Power®
Đáp ứng yêu cầu của phép đo công suất IEC 62301
Băng thông tần số kiểm tra điện áp / dòng điện: DC ~ 6kHz
Độ phân giải Watt: 1mW
Dải dòng điện thấp nhất: 5mA, độ phân giải: 0,1uA
Các phép đo dòng điện / điện áp đạt đến CF = 3 đối với sóng méo và CF = 6 đối với nửa dải
Chức năng tích hợp W-h (công suất so với thời gian) / A-h (hiện tại so với thời gian)

Video chi tiết: https://www.youtube.com/watch?v=dC80T-xq4c4

Thông số kĩ thuật: Máy đo công suất kỹ thuật số GW INSTEK GPM-8213

Chế độ: 1P2W / AC, DC
Thông số đo: Vdc/ Vrms/ V+pk/ V-pk, Idc/ Irms/ I+pk/ I-pk
P/ P+pk/ P-pk/ VA/ VAR/ CFV/ CFI/ PF/ VHz / IHz
DEG/ THDV/ THDI
Chức năng: W-h / A-h (WP/ WP+/ WP-/ q/ q+/ q-)
Tốc độ lấy mẫu: 96kHz
Trở kháng vào: A : 5mΩ/500mΩ , V : 2.4MΩ
Điện áp vào: 600Vrms, 20Arms
Dải điện áp: CF≤3 : 15.000~600.0V (6 ranges)
CF≤6 : 7.500 ~ 300.0V (6 ranges)
Độ chính xác điện áp: ±0.1% of reading
±0.1% of range
Dải dòng điện: CF≤3 : 5.0000mA ~ 20.000A (11 ranges)
CF≤6 : 2.5000mA ~ 10.000A (11 ranges)
Độ chính xác: ± 0.1% of reading
± 0.1% of range
Dải công suất: 75.000mW ~ 12.000kW
Độ chính xác: ±0.1% of reading
±0.1% of range
Dải tần số: DC,45Hz~6kHz
Giao tiếp: RS232+ USB+ LAN (Option: GPIB)
