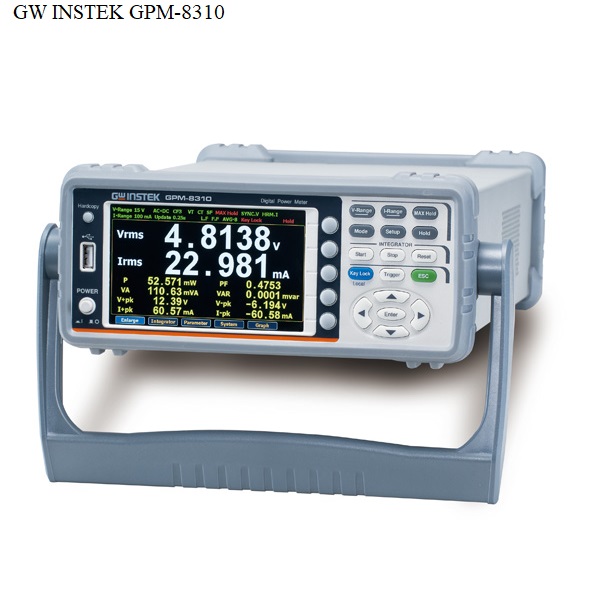

Máy đo công suất GW INSTEK GPM-8310

GW Instek GPM-8310 là đồng hồ đo điện kỹ thuật số dùng để đo điện xoay chiều một pha (1P / 2W). Các tính năng bao gồm DC, băng thông thử nghiệm 0,1Hz ~ 100kHz, 16bits A / D và tốc độ lấy mẫu 300 kHz. Nó sử dụng màn hình LCD TFT 5 ”với màn hình đo năm chữ số và cung cấp 25 thông số liên quan đến phép đo công suất và có khả năng đo chính xác cao. Nó cũng có khả năng hiển thị dạng sóng (điện áp / dòng điện / công suất), chức năng đo lường tích hợp, đo lường và phân tích sóng hài của từng thứ tự, đầu cuối đầu vào cảm biến bên ngoài và các giao diện giao tiếp khác nhau, v.v., để giúp người dùng đạt được rõ ràng, thuận tiện và các phép đo công suất chính xác. Đồng hồ đo điện này là đồng hồ đo điện tiết kiệm chi phí nhất với hầu hết các chức năng đầy đủ nhất trong số các sản phẩm cùng loại.

Đặc điểm:

5 inch TFT LCD
DC, 0,1Hz ~ 100kHz băng thông kiểm tra điện áp / dòng điện
Hai chế độ hiển thị số: Chế độ chung: hiển thị 2 mục kiểm tra chính + 8 mục kiểm tra phụ; Chế độ đơn giản: hiển thị các giá trị kiểm tra của 4 mục kiểm tra chính
Hiển thị dạng sóng: V (điện áp), I (dòng điện), P (công suất)
Dòng điện / điện áp có thể được đo thành sóng biến dạng với CF là 3 và CF nửa dải có thể đạt đến 6 hoặc 6A
Được liệt kê là thiết bị được chấp nhận để kiểm tra SPEC Power®
Bậc thứ 50 của phép đo và phân tích sóng hài (giá trị và biểu đồ thanh)
Chức năng tích hợp hỗ trợ thay đổi cấp độ tự động
Các thiết bị đầu cuối đầu vào cảm biến dòng điện bên ngoài (EXT1 / EXT2)
Giao diện tiêu chuẩn: RS-232C, thiết bị / máy chủ USB, mạng LAN, GPIB
Video chi tiết: https://www.youtube.com/watch?v=2vTud8U8izQ

Thông số kĩ thuật: Máy đo công suất GW INSTEK GPM-8310

• Hiển thị: 5″ TFT LCD
• Chế độ: 1P2W / AC, DC
• Thông số đo:
V, Vpk±, I, IpK±, P, Ppk±
VA, var, PF, CFV, CFI, DEG
VHz, IHz, THDV, THDI, MCR, MATH
Wh, Wh±, P(avg), q, q±, q(avg)
TIME, V, I
• Chức năng: WP/ WP+/ WP-/ q/ q+/ q-, Vac, Iac
• Tốc độ lấy mẫu: 300kHz
• Trở kháng vào: A : 5mΩ/500mΩ; V : 2MΩ
• Đầu vào tối đa: 1000Vrms, 30A
• Dải điện áp:
15.000/30.000/60.000/150.000/300.00/600.00V (6 ranges)
CF: 3 or 6 or 6A (selectable)
• Độ chính xác điện áp:
±0.1% of reading
±0.05% of range
• Dải công suất: 75.000mW ~ 12.000kW
• Dải tần số: DC,0.1Hz~100kHz
• Giao tiếp: RS232, USB, GPIB, Option: Digital I/O (DA4)
